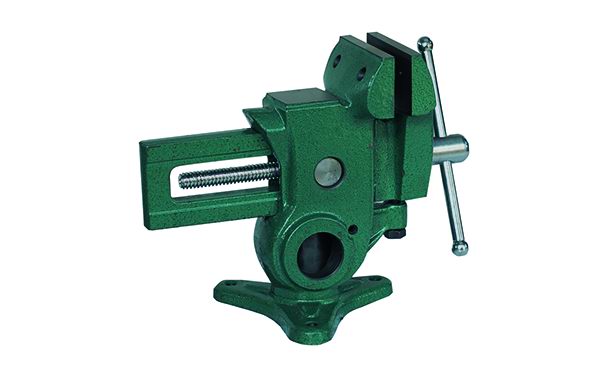

1、可360°回轉
2、 可側、立多方向使用
3、 是木工機械等主要附件之一
型號 Model
| 鉗口寬度 Width of jaw (mm)
| 夾持直徑 Max.opening (mm)
| 毛重/凈重 G.W./N.W. (kg)
| 包裝體積 Packing volume 長x寬x高 (cm)
| 包裝形式 Packing shape
|
| Q62100 | 100 | Φ10-80 | 19.5/18.5 | 32x21 x23 | 紙箱carton |
鉆床夾具是機械加工中不可或缺的輔助工具，主要用于固定工件，確保其在鉆孔過程中保持穩定和精確的位置。鉆床夾具的設計和應用直接影響著加工效率、精度和安全性。本文將詳細介紹鉆床夾具的類型、設計原則、材料選擇以及實際應用中的注意事項。
一、鉆床夾具的類型
鉆床夾具根據其結構和功能的不同，可以分為以下幾種主要類型：
1.手動夾具：手動夾具是最常見的類型，操作簡單，適用于小批量生產或單件加工。手動夾具通常包括夾緊螺釘、壓板、V型塊等部件，通過人工操作實現工件的固定。
2.氣動夾具：氣動夾具利用壓縮空氣作為動力源，通過氣缸驅動夾緊機構，實現快速夾緊和松開。氣動夾具適用于大批量生產，能夠顯著提高生產效率。
3.液壓夾具：液壓夾具利用液壓油作為動力源，通過液壓缸驅動夾緊機構。液壓夾具具有夾緊力大、穩定性好的優點，適用于重型工件的加工。
4.磁力夾具：磁力夾具利用電磁力或永磁力固定工件，適用于薄板或磁性材料的加工。磁力夾具操作簡便，但僅適用于特定類型的工件。
5.真空夾具：真空夾具利用真空吸附力固定工件，適用于薄板、塑料等非磁性材料的加工。真空夾具能夠提供均勻的夾緊力，但需要配備真空泵等輔助設備。
二、鉆床夾具的設計原則
設計鉆床夾具時，需要遵循以下原則，以確保夾具的實用性和可靠性：
1.定位精度：夾具的設計應確保工件在加工過程中保持精確的位置，避免因定位誤差導致加工精度下降。常用的定位方式包括平面定位、圓柱定位和V型定位等。
2.夾緊力適中：夾緊力過大可能導致工件變形，過小則無法保證工件的穩定性。設計時應根據工件的材質、形狀和加工要求，合理確定夾緊力的大小。
.操作簡便：夾具的操作應盡可能簡便，減少操作人員的勞動強度，提高生產效率。對于大批量生產，應優先考慮自動化或半自動化的夾具。
4.結構緊湊：夾具的結構應盡可能緊湊，減少占用空間，便于在鉆床上安裝和調整。同時，緊湊的結構也有助于提高夾具的剛性和穩定性。
5.耐用性強：夾具的材料和結構應具有良好的耐用性，能夠承受長期使用和頻繁操作帶來的磨損和沖擊。選擇高強度和耐磨的材料，能夠延長夾具的使用壽命。
三、鉆床夾具的材料選擇
鉆床夾具的材料選擇直接影響其性能和壽命。常用的材料包括：
1.碳鋼：碳鋼具有良好的強度和硬度，適用于制作夾具的主體結構。常用的碳鋼牌號有45#鋼、40Cr等。
2.合金鋼：合金鋼在碳鋼的基礎上添加了合金元素，具有更高的強度和耐磨性，適用于制作高負荷和高磨損的夾具部件。常用的合金鋼牌號有20CrMnTi、42CrMo等。
3.不銹鋼：不銹鋼具有良好的耐腐蝕性，適用于在潮濕或腐蝕性環境中使用的夾具。常用的不銹鋼牌號有304、316等。
4.鋁合金：鋁合金具有重量輕、強度高的特點，適用于制作輕量化夾具。常用的鋁合金牌號有6061、7075等。
5.工程塑料：工程塑料具有良好的耐磨性和自潤滑性，適用于制作與工件接觸的夾具部件，減少工件表面的劃傷。常用的工程塑料有尼龍、聚甲醛等。
四、鉆床夾具的實際應用
在實際應用中，鉆床夾具的選擇和使用需要根據具體的加工要求和工件特點進行合理配置。以下是一些常見的應用場景和注意事項：
1.小批量生產：對于小批量生產，手動夾具是經濟實惠的選擇。操作人員需要熟練掌握夾具的使用方法，確保工件的定位和夾緊準確無誤。
2.大批量生產：對于大批量生產，氣動或液壓夾具能夠顯著提高生產效率。自動化夾具的使用可以減少人工操作，降低勞動強度，同時提高加工的一致性和精度。
3.重型工件加工：對于重型工件，液壓夾具是理想的選擇。液壓夾具能夠提供足夠的夾緊力，確保工件在加工過程中的穩定性。同時，夾具的結構應具有足夠的剛性和強度，以承受工件的重量和加工過程中的沖擊。
4.薄板加工：對于薄板工件，磁力或真空夾具是常用的選擇。磁力夾具適用于磁性材料，真空夾具適用于非磁性材料。夾具的設計應確保夾緊力均勻分布，避免工件變形。
5.復雜形狀工件：對于復雜形狀的工件，定制化夾具是必要的。夾具的設計應根據工件的形狀和加工要求，合理設置定位和夾緊點，確保工件的穩定性和加工精度。
鉆床夾具在機械加工中扮演著重要的角色，其設計和應用直接影響著加工效率、精度和安全性。通過合理選擇夾具類型、遵循設計原則、選用合適的材料，并結合實際應用中的具體需求，能夠有效提高鉆床加工的質量和效率。隨著自動化技術的不斷發展，未來鉆床夾具將朝著更加智能化、高效化的方向發展，為機械加工行業帶來更多的便利和效益。
